Miejsce pochodzenia:
Chiny
Nazwa handlowa:
WENYOU
Orzecznictwo:
ISO/REACH/RoHS/SGS/UL
Numer modelu:
LE-8216F/LH-8216F
Wideo
Wideo
Wideo
| Klasa termiczna | F |
| Przyczepność | Mocny |

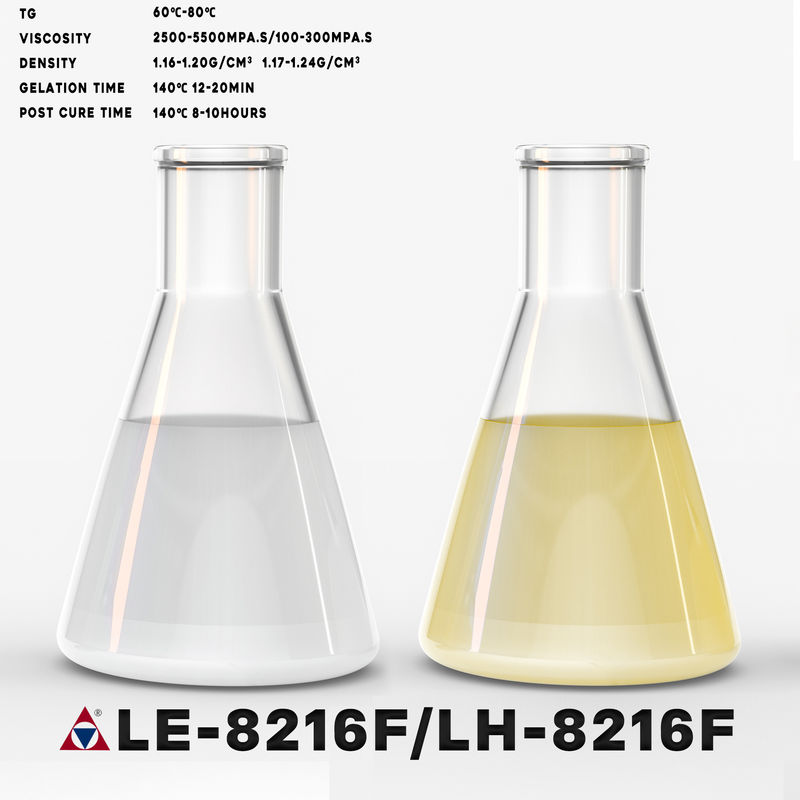

LE-8216F/LH-8216F to system żywicy epoksydowej zaprojektowanyŚrednie/wysokie napięcie elektryczne (10-66KV). Wyposażony w zmodyfikowany utwardzający bezwodnik (LH-8216F) i preparat niskiego poziomu, zapewnia wyjątkową stabilność wymiarową, doskonałą odporność łukową i ocenę łatwości HB. Idealny do transformatorów suchego typu próżniowego, CTS/VTS i krytycznych elementów izolacji.
| Cykliczna alifatyczna żywica epoksydowa | Najwyższa odporność na pogodę + stabilność UV |
| Niski kurczenie się utwardzania (0,9-1,1%) | Precyzyjne wymiary dla złożonych części HV |
| Klasa termiczna B (IEC 60085) | Niezawodna wydajność do 130 ° C |
| Odlewanie próżniowe zoptymalizowane | Bezproblemowa integracja z istniejącą produkcją |
| Wysoka siła dielektryczna | > 25 kV/mm (1 mm, IEC 60243-1) |
| Niski wchłanianie wody | 0,08-0,15% (100 ° C/60 minut) dla wilgotnych środowisk |
| Bez rozpuszczalników + niski LZO | Przetwarzanie ekologiczne |
Zbudowany do izolacji elektrycznej o wysokim napięciu:
System wyleczony: LE-8216F/LH-8216F/krzemionka proszek = 100: 100: 350
| Nieruchomość | Wartość | Standard |
|---|---|---|
| Przejście szklane (TG) | 60-75 ° C. | ISO 11357-2 |
| Siła zginania | 100-140 MPa | ISO 178 |
| Siła uderzenia | 9-16 kJ/m² | ISO 179 |
| Wytrzymałość na rozciąganie | 65-85 MPa | ISO 527 |
| Siła ściskająca | 140-180 MPa | GB/T2567 |
| Przewodność cieplna | 0,8-0,9 W/m*k | ISO 8894-1 |
| Temperatura rozkładu | > 320 ° C. | ASTM E2402 |
| Rezystywność objętościowa | 10¹⁵ ω*cm | IEC 62631-3-1 |
| Odporność na łuk | 181-198 Sec | IEC 61621 |
| Odporność na śledzenie | ≥600 v | IEC 60112 |
| Stała dielektryczna | 3,0-4,0 (50 Hz) | IEC 60250 |
| Łatwopalność | HB (UL94) | UL94/GB/T2408 |
| Hydrofobowość | Klasa HC1 | IEC 62073 |
Wyślij zapytanie bezpośrednio do nas
