Miejsce pochodzenia:
Chiny
Nazwa handlowa:
WENYOU
Orzecznictwo:
REACH/RoHS/UL/SGS/IOS
Numer modelu:
LE-9516/LH-9516
Dokument:
| Atrybut | Wartość |
|---|---|
| Lepkość | 200-500 |
| Proces | APG i odlewanie próżniowe |
| Słowa kluczowe | elektryczna żywica epoksydowa |
| Rozkład termiczny | ＞320°C |
| Wytrzymałość na adhezję | Mocna |
| Zastosowanie | Izolacja elektryczna |
| Składnik | Typ | Ilość |
|---|---|---|
| Żywica epoksydowa | LE-9516 | 100pbw |
| Utwardzacz | LH-9516 | 100pbw |
| Wypełniacz | Krzemionka | 350-400pbw |
| Pasta barwiąca | LC- | 3pbw |
Dwuskładnikowy nasycony system żywicy epoksydowej bez wstępnie zmieszanego wypełniacza, ciecz w temperaturze pokojowej.
Zewnętrzne elementy izolacji elektrycznej wysokiego napięcia, takie jak: izolatory, transformatory i inne produkty izolacyjne.

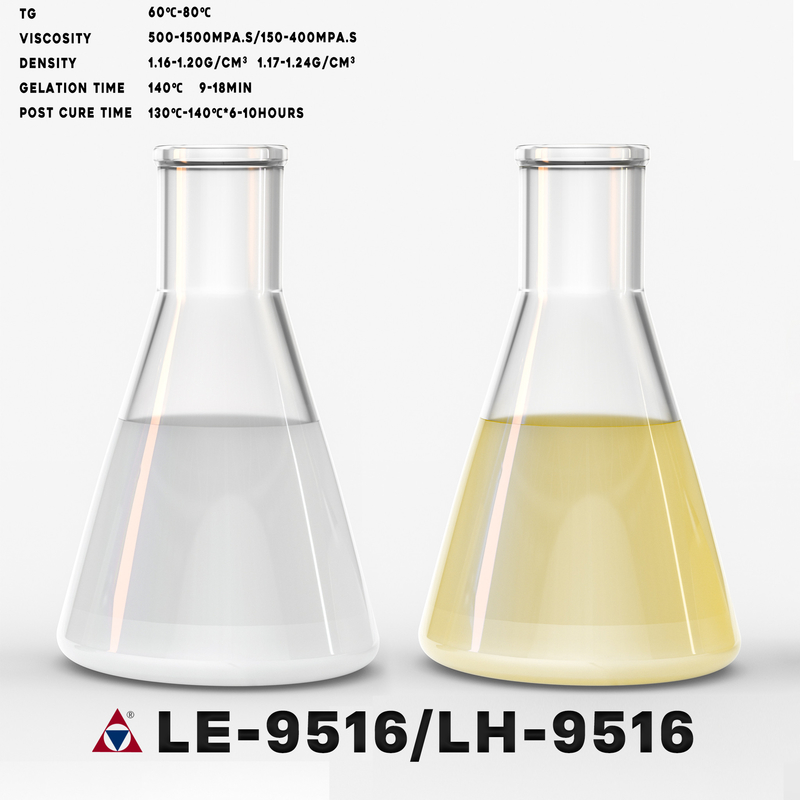

Żywica LE-9516 to zmodyfikowany nasycony system żywicy epoksydowej. Utwardzacz LH-9516 to zmodyfikowany utwardzacz bezwodnikowy odporny na warunki atmosferyczne.
| Żywica LE-9516 | Utwardzacz LH-9516 | ||||
|---|---|---|---|---|---|
| Właściwość | Jednostka | Standard | Właściwość | Jednostka | Standard |
| Wygląd | Wizualny | Przezroczysta żółta ciecz | Wygląd | Wizualny | Przezroczysta żółta ciecz |
| Wartość epoksydowa | Eq/kg | 4.0-4.5 | Lepkość w 25℃ | mPa.s | 150-400 |
| Lepkość w 25℃ | mPa.s | 500-1500 | Gęstość w 25℃ | g/cm3 | 1.17-1.24 |
| Gęstość w 25℃ | g/cm3 | 1.16-1.20 | VP | Pa | Około 0.5 |
| VP w 25℃ | Pa | <0.01 | Temperatura zapłonu | ℃ | Około 140 |
| Temperatura zapłonu | ℃ | Około 135 | |||
Żywicę epoksydową LE-9516, utwardzacz LH-9516 i pewną ilość wypełniacza można mieszać zgodnie z następującym procesem utwardzania po dokładnym wymieszaniu w warunkach próżniowych:
| Parametry przetwarzania | Automatyczna żelacja ciśnieniowa | Odlewanie próżniowe |
|---|---|---|
| Temperatura mieszania żywicy epoksydowej/utwardzacza | 40℃/1-2h | 50-60℃/1-1.5h |
| Metoda podawania | Ciśnienie (0.5-5bar) | Próżnia (naczynie odlewnicze) |
| Temperatura formy | 130-150℃ | 105℃/4-6h |
| Czas żelowania | 10-50min | 80℃/4h+100℃/2h+120℃/2h |
| Dopiekanie | 130-140℃×6-10h | 130-140℃×6-10h |
LE-9516:LH-9516=100:100
| Temperatura | Czas żelowania |
|---|---|
| w 120℃ | 20-40min |
| w 140℃ | 9-18min |
| w 160℃ | 4-8min |
System testowy: Żywica LE-9516 / utwardzacz LH-9516 / mąka krzemionkowa=100/100/400
Warunki utwardzania: 120°C × 4 godziny +140°C × 8 godzin
Uwaga: Poniższe dane dotyczące wydajności są mierzone zgodnie z normą krajową i służą wyłącznie jako odniesienie dla użytkownika. Konkretne dane dotyczące zastosowania należy określić zgodnie z rzeczywistymi warunkami użytkownika.
| Właściwości | Typowe wyniki | Właściwości | Typowe wyniki |
|---|---|---|---|
| Tg(DSC) | 60-80℃ | Temperatura rozkładu termicznego | >320℃ |
| Wytrzymałość na rozciąganie | 60-80N/mm2 | Współczynnik absorpcji wody (23°C × 10 dni) | 0.10-0.20 % wag. |
| Wytrzymałość na zginanie | 100-130N/mm2 | Współczynnik absorpcji wody (100°C × 60 minut) | 0.08-0.15 % wag. |
| Wytrzymałość na ściskanie | 140-190N/mm2 | Rezystywność powierzchniowa | 1014 Ω |
| Wytrzymałość na uderzenia | 8-16kJ/m2 | Rezystywność objętościowa | 1015 Ω.cm |
| Skurcz podczas utwardzania | 0.8-1.0% | Wytrzymałość dielektryczna | 31 kv/mm |
| Odporność na płomień (4mm) | Poziom HB | Strata dielektryczna | 0.02 |
| Przewodność cieplna | 0.8-0.9W/mk |
Wyślij zapytanie bezpośrednio do nas
